Renderização 3D da anatomia do joelho na ressonância magnética: como funciona
Saiba como cortes DICOM compatíveis de ressonância magnética do joelho se tornam uma vista 3D privada da articulação, o que significa MPR e o que a renderização 3D pode e não pode mostrar.
Uma ressonância magnética de joelho compatível pode ser renderizada como uma visualização 3D da articulação ao empilhar os cortes DICOM em um volume, alinhar os planos da imagem e aplicar uma predefinição de exibição sensível aos tecidos. A visualização 3D ajuda na orientação e na revisão da anatomia, mas não substitui a interpretação de um radiologista nem a avaliação de um profissional de saúde.
O objetivo é prático: ajudar você a entender onde as estruturas ficam no espaço antes de ler os cortes da ressonância magnética e o laudo do profissional de saúde. É um recurso de visualização, e não uma promessa de que todo ligamento, lesão de menisco, defeito de cartilagem ou contusão óssea será visível em três dimensões.
O que significa uma renderização 3D da ressonância magnética do joelho

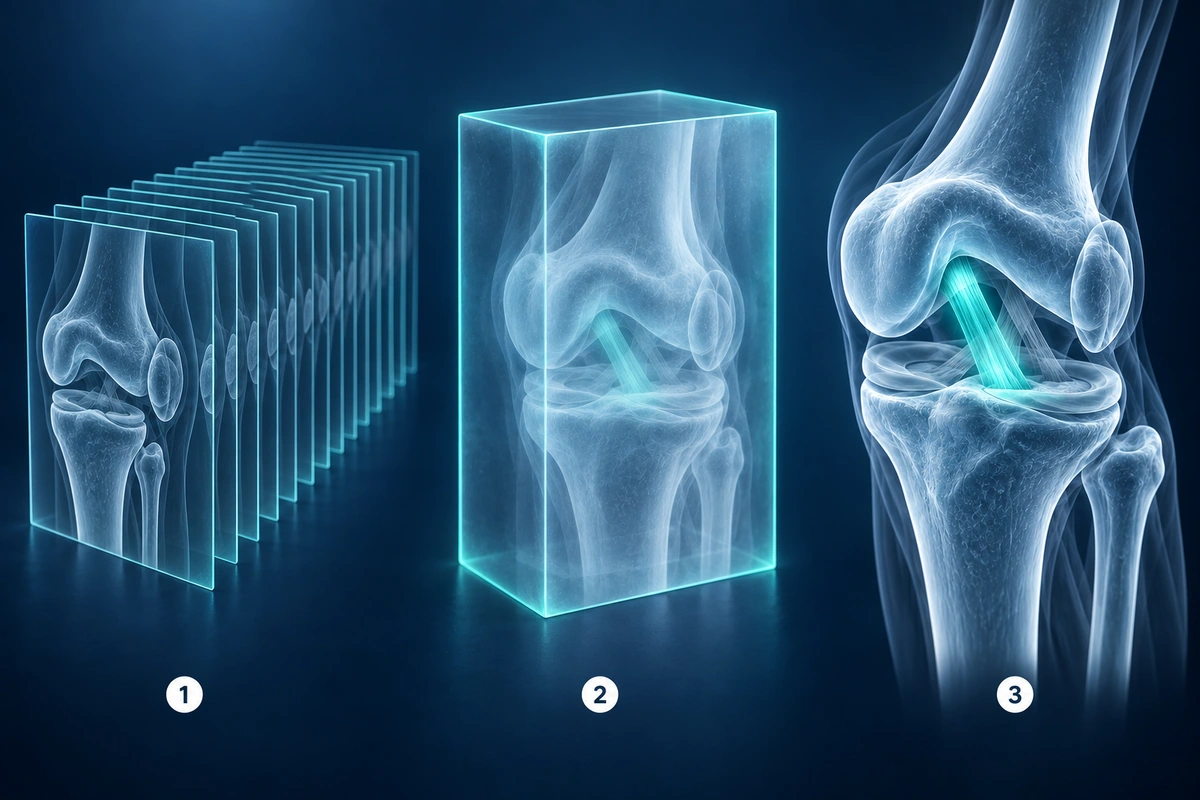

Uma ressonância magnética de joelho costuma ser armazenada como muitos cortes DICOM finos. Quando os cortes pertencem a uma série compatível, o visualizador pode colocá-los na ordem original e tratá-los como um volume. A renderização 3D então atribui brilho e transparência a diferentes faixas de sinal, para que a articulação possa ser girada e inspecionada como um modelo espacial.
Isso não cria novas informações médicas. Apenas reorganiza os dados do exame que já existem. As imagens 2D originais e o laudo radiológico continuam sendo a fonte que os profissionais de saúde usam para a interpretação.
MPR e renderização volumétrica 3D
MPR significa reconstrução multiplanar. Ela permite que um visualizador reconstrua o mesmo volume nos planos axial, sagital e coronal, ou às vezes em um ângulo oblíquo. A MPR é útil quando o exame tem cobertura e espaçamento de cortes suficientes para mostrar a anatomia de forma suave entre os cortes originais.
A renderização volumétrica 3D é diferente. Em vez de mostrar um plano plano por vez, ela projeta o volume em uma visão giratória da articulação. A MPR geralmente é melhor para uma revisão cuidadosa corte a corte, enquanto a renderização 3D é melhor para orientação, explicação da anatomia e compreensão da relação entre ossos e partes moles.
Comparação dos modos de visualização
| Modo | Ideal para | Requer | Limitações |
|---|---|---|---|
| Visualização em cortes 2D | Revisão cuidadosa da sequência original da ressonância magnética | Uma série DICOM ou pilha de imagens legível | A orientação pode ser mais difícil sem contexto espacial |
| MPR | Alternância entre os planos axial, sagital e coronal | Dados volumétricos com cortes suficientes e espaçamento consistente | A qualidade cai quando os cortes são espessos, esparsos ou desalinhados |
| Renderização volumétrica 3D | Orientação, explicação da anatomia e visão geral da articulação | Dados volumétricos compatíveis e uma predefinição de exibição útil | Achados sutis podem ficar escondidos pela predefinição de renderização |
| Explicação do laudo por IA | Apoio em linguagem simples para entender os achados | Imagens renderizadas e contexto mínimo selecionados para a análise | Apenas informativo e não é um diagnóstico médico |
Quais exames de ressonância magnética do joelho funcionam melhor
O 3D funciona melhor quando o exame inclui uma série de ressonância magnética do joelho com muitos cortes próximos entre si, orientação consistente e detalhe de sinal suficiente em toda a articulação. Aquisições 3D dedicadas e sequências de cortes finos costumam gerar MPR e renderização volumétrica mais suaves do que sequências 2D espessas e com cortes muito espaçados.
Alguns exames ainda serão carregados perfeitamente para a visualização normal, mas não produzirão uma renderização 3D útil. Um pequeno localizador, uma única captura de tela, um laudo em PDF ou uma série esparsa podem ser visualizados apenas como imagens 2D. Isso é uma limitação dos dados de origem, e não sinal de que o exame em si seja inválido.
Privacidade na visualização 3D
Para a visualização, os arquivos DICOM brutos são lidos e renderizados dentro do seu navegador. A visualização 3D do joelho é criada localmente a partir da série de imagens compatível, portanto os arquivos brutos da ressonância magnética não precisam ser enviados a um servidor só para girar a articulação ou trocar de plano.
Se você optar pela análise por IA, o produto pode enviar quadros de imagem renderizados e o contexto mínimo necessário para a explicação, mas os arquivos médicos brutos permanecem no seu dispositivo. Evite compartilhar dados identificáveis em notas de texto livre, a menos que sejam necessários para a conversa com seu próprio profissional de saúde.
O que a visualização 3D não consegue mostrar com confiabilidade
Uma renderização 3D pode facilitar a compreensão do joelho, mas pode esconder achados sutis. Sinal meniscal, lesões parciais de ligamentos, fissuras de cartilagem, edema ósseo, pequenos corpos livres e alterações pós-operatórias muitas vezes exigem uma revisão cuidadosa das sequências originais da ressonância magnética em vários planos.

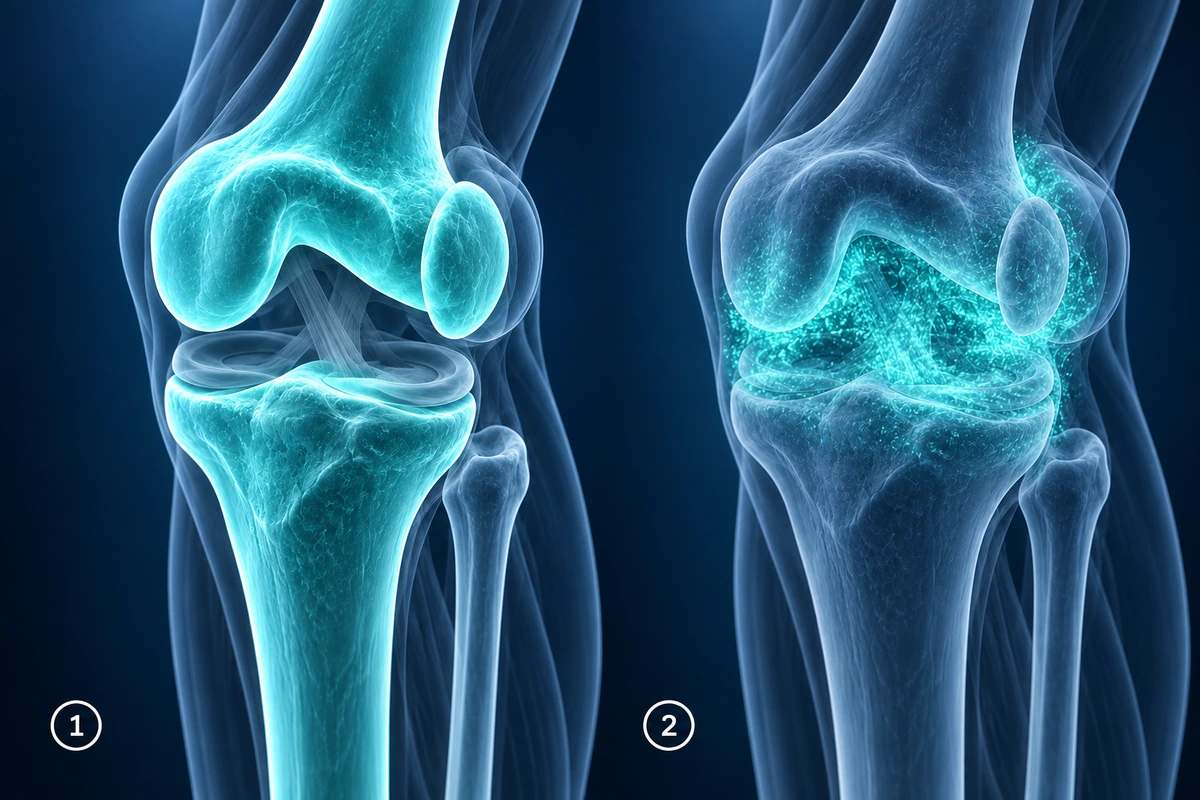

As predefinições de renderização também importam. Uma predefinição que deixa os ossos nítidos pode tornar as partes moles menos visíveis. Uma predefinição que enfatiza líquido pode deixar a anatomia com aparência ruidosa. Trate a visualização 3D como um complemento dos cortes, e não como a resposta médica final.
Quando procurar um profissional de saúde
Peça a um radiologista, ortopedista ou outro profissional de saúde qualificado que revise a ressonância magnética se você tiver dor, inchaço, travamento, instabilidade, fraqueza, febre, trauma recente ou sintomas que estejam piorando. As imagens precisam ser interpretadas junto com seu histórico, o exame físico e seus objetivos de tratamento.
Para uma explicação acessível sobre como a ressonância magnética do joelho é usada e quem interpreta o exame, o RadiologyInfo tem um guia de ressonância magnética do joelho.
Se a renderização 3D parecer discordar do seu laudo, não presuma que um dos dois esteja errado. O laudo pode descrever achados que não são óbvios em uma visão de superfície. Leve suas dúvidas ao profissional de saúde que pode comparar as sequências originais com seus sintomas.
Para uma visão mais ampla dos formatos de exame, veja o guia do visualizador DICOM 3D e MPR.
Principais pontos
- A renderização 3D da ressonância magnética do joelho é um recurso de visualização no navegador, criado a partir de cortes DICOM compatíveis
- A MPR mostra planos reconstruídos, enquanto a renderização 3D mostra uma visão volumétrica que pode ser girada
- Séries de ressonância magnética finas e com cortes próximos geralmente são renderizadas melhor do que séries esparsas ou de cortes espessos
- Os arquivos brutos de ressonância magnética permanecem no navegador para visualização, enquanto a análise opcional por IA usa imagens renderizadas e contexto mínimo
- Uma visualização 3D não é um diagnóstico e deve ser analisada junto com as imagens originais e a interpretação de um profissional de saúde
