Visualizador DICOM 3D, MPR e renderização volumétrica

Entenda a visualização DICOM 3D, a reconstrução MPR e a renderização volumétrica no navegador para ressonância magnética, tomografia computadorizada e TCFC, incluindo privacidade e limites de compatibilidade dos exames.

Analyze My Knee
Política editorialInformativo. Não é um diagnóstico.

Principais pontos

  • A MPR reconstrói planos de corte; a renderização volumétrica cria uma projeção que pode ser girada
  • A tomografia computadorizada e a TCFC costumam ser renderizadas bem porque geralmente são volumétricas
  • A qualidade do 3D na ressonância magnética depende muito do tipo de sequência, do espaçamento entre cortes e do movimento
  • As visualizações 3D ajudam na orientação, mas podem esconder achados diagnósticos sutis
  • Use o 3D junto com as imagens originais, os laudos e a avaliação de um profissional de saúde

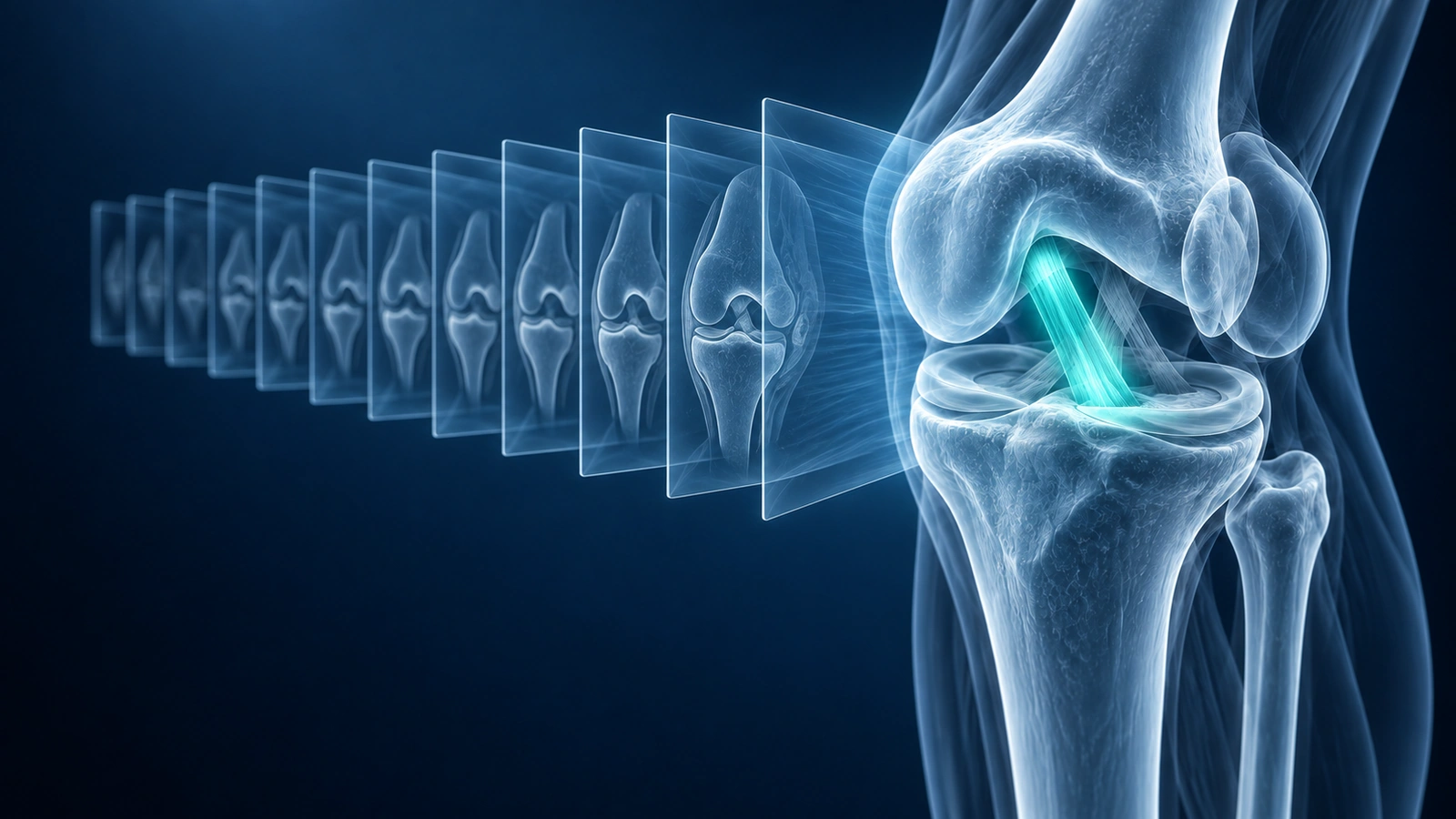

Pilha de cortes de joelho em vidro se fundindo em um volume 3D giratório, a ideia por trás de um visualizador DICOM 3D
Um visualizador 3D empilha cortes DICOM compatíveis em um volume que você pode girar, reconstruir em outros planos ou renderizar como uma visualização 3D. Ilustração educacional, não é um exame médico.

Um visualizador DICOM 3D transforma uma pilha compatível de cortes de imagens médicas em um volume que pode ser girado, reconstruído ou inspecionado em vários planos. A mesma ideia vale para ressonância magnética, tomografia computadorizada e TCFC odontológica, mas a qualidade do exame e o protocolo de aquisição definem o que a visualização 3D realmente pode mostrar.

Os principais termos são MPR, renderização volumétrica e renderização 3D de superfície. Parecem semelhantes, mas respondem a perguntas diferentes sobre a visualização. Entender a diferença ajuda a evitar interpretar uma bela imagem 3D como se fosse um diagnóstico.

MPR, renderização 3D e renderização volumétrica

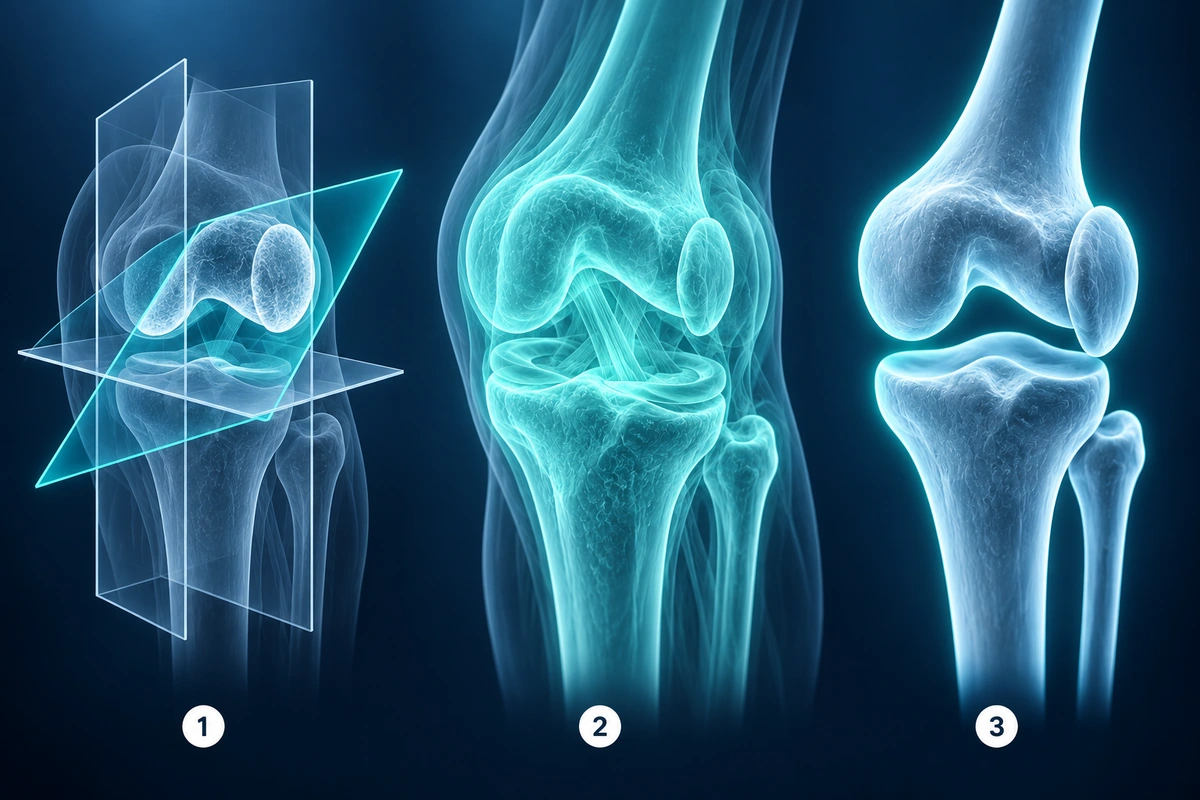

Três painéis comparando planos de MPR, renderização volumétrica transparente e renderização 3D de superfície do mesmo joelho
Os mesmos dados do exame, três formas de observá-los. 1 — a MPR reconstrói cortes planos em qualquer plano; 2 — a renderização volumétrica projeta através de todo o volume; 3 — o 3D de superfície mostra estruturas externas, como o osso. Ilustração educacional, não é um exame médico.
ModoO que mostraIdeal paraLimitação comum
MPRCortes axiais, sagitais, coronais ou oblíquos reconstruídosRevisão cuidadosa entre planosCortes espessos ou irregulares reduzem o detalhe
Renderização volumétricaProjeção transparente através de todo o volume de voxelsOrientação anatômica e explicação das relações espaciaisAs predefinições podem esconder achados sutis
3D de superfícieUma visão mais nítida da estrutura externa ou do limite dos tecidosVisualização de ossos, articulações, implantes e anatomia geralPequenos achados internos de partes moles podem desaparecer

Quais exames funcionam melhor em 3D

A visualização 3D funciona melhor quando o exame tem muitos cortes próximos entre si, orientação consistente, metadados de espaçamento precisos e cobertura suficiente da anatomia. A tomografia computadorizada e a TCFC costumam produzir boas visualizações 3D porque os dados geralmente são adquiridos como um volume. A ressonância magnética também pode funcionar bem, principalmente com sequências 3D dedicadas ou de cortes finos.

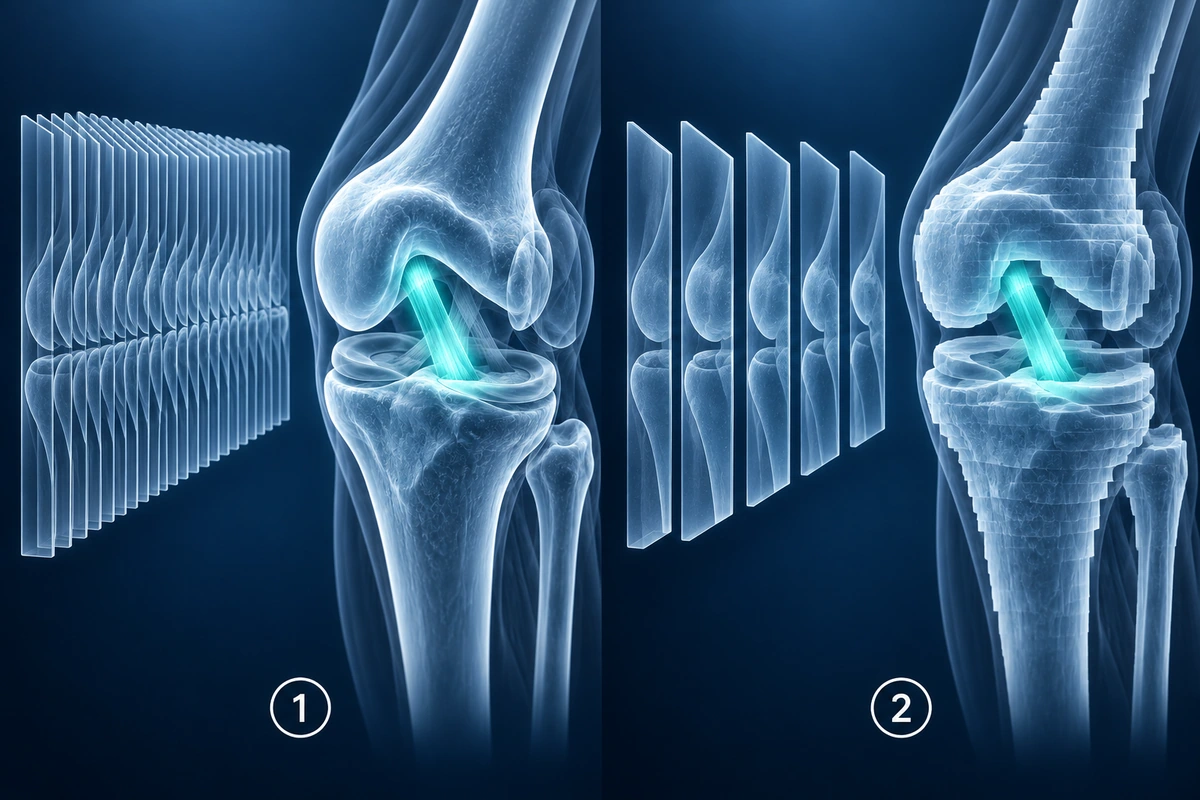

Cortes finos e próximos formam um volume suave do joelho, enquanto cortes espessos e esparsos formam uma reconstrução 3D em blocos
1 — muitos cortes finos e próximos entre si geram um volume 3D suave; 2 — uma série esparsa ou com cortes espessos gera reconstruções em blocos e degraus, sendo melhor visualizada em 2D. Ilustração educacional, não é um exame médico.

Um único raio-X, laudo em PDF, captura de tela, pequeno localizador ou série esparsa não pode virar um volume 3D útil. Esses arquivos ainda podem ser úteis, mas devem ser visualizados em sua forma 2D original.

Visualização DICOM 3D no navegador

Os navegadores modernos conseguem decodificar arquivos DICOM compatíveis, montar pilhas de imagens e renderizar visualizações 3D usando WebGL ou APIs gráficas relacionadas. Isso permite uma visualização rápida sem uma estação PACS de computador ou um antigo visualizador de CD de hospital.

Para a visualização, os arquivos brutos podem permanecer no navegador. Quando a explicação opcional por IA é solicitada, o produto usa imagens renderizadas e contexto mínimo, em vez de transformar o servidor em um repositório de arquivos médicos.

Abrir o visualizador de ressonância magnética com suporte a 3D

Por que a MPR é importante clinicamente

A MPR costuma ser clinicamente mais útil do que uma renderização 3D espetacular, pois preserva uma visão em cortes. Ela permite inspecionar a anatomia em um plano que não foi adquirido originalmente, como verificar a linha articular, a orientação de uma fratura, o trajeto de um implante dentário ou a relação entre uma lesão e as estruturas próximas.

Mesmo assim, a MPR depende dos dados de origem. Se os cortes originais forem espessos, muito afastados ou afetados por movimento, os planos reconstruídos podem parecer em blocos ou enganosos. O laudo radiológico e as sequências diagnósticas originais continuam sendo a referência.

Ressonância magnética 3D do joelho como exemplo prático

Em uma ressonância magnética de joelho compatível, a renderização 3D pode ajudar a entender a relação entre fêmur, tíbia, patela, espaço articular, líquido e estruturas de partes moles. É especialmente útil antes de ler os cortes sagitais e coronais, pois oferece contexto espacial.

É menos confiável para sinal meniscal sutil, lesões parciais de ligamentos, fissuras de cartilagem, edema ósseo e alterações pós-operatórias. Esses achados exigem revisão dos cortes e interpretação de um profissional de saúde.

Leia o guia de renderização 3D de ressonância magnética do joelho

Lista de verificação de compatibilidade

  • Cortes suficientes para cobrir a anatomia como um volume
  • Metadados consistentes de espaçamento e orientação dos cortes
  • Sintaxe de transferência DICOM e profundidade de pixel compatíveis
  • Memória do dispositivo suficiente para o exame selecionado
  • Uma predefinição de renderização adequada à anatomia que você quer inspecionar
Veja os formatos compatíveis e a compatibilidade com 3D

Perguntas frequentes

O que é um visualizador DICOM 3D?

É um visualizador que pode reconstruir cortes DICOM compatíveis como um volume, permitindo MPR, rotação ou renderização volumétrica, conforme os dados do exame e a capacidade do dispositivo.

MPR é o mesmo que renderização 3D?

Não. A MPR reconstrói planos bidimensionais através de um volume. A renderização 3D projeta o volume em uma visão que pode ser girada. Ambas dependem dos mesmos dados do exame.

Toda ressonância magnética pode ser exibida em 3D?

Não. Alguns exames de ressonância magnética são esparsos, têm cortes espessos demais, sofreram movimento ou têm cobertura limitada para gerar uma visualização 3D útil. Mesmo assim, ainda podem ser valiosos no visualizador 2D.

Fontes

  1. DICOM Standards Committee. DICOM PS3.3, C.7.6.2: Image Plane Module.
  2. DICOM Standards Committee. DICOM PS3.5, Chapter 8: Encoding of Pixel, Overlay and Waveform Data.
  3. Mozilla. WebGL API. MDN Web Docs.
